ORBIBEND 112
LA CURVATUBI PLANETARIA CON IL TAGLIO ORBITALE MOBILE (Brevettata)

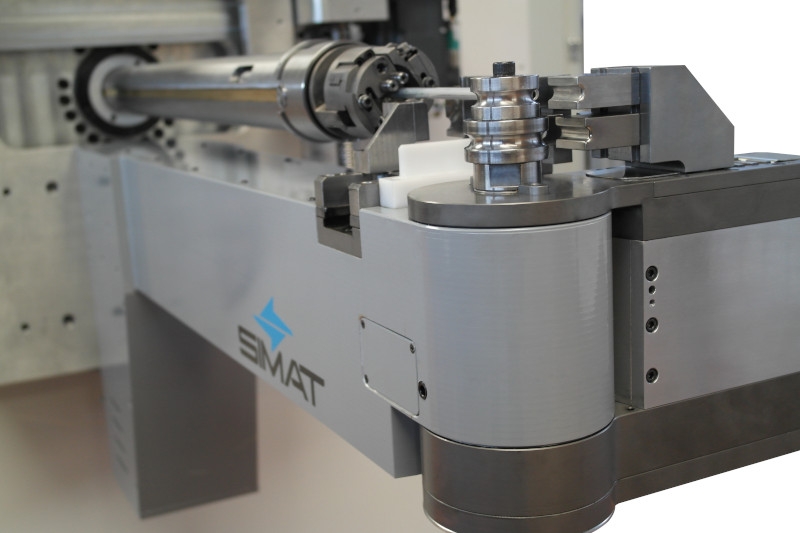

Orbibend 112 - Braccio di piega

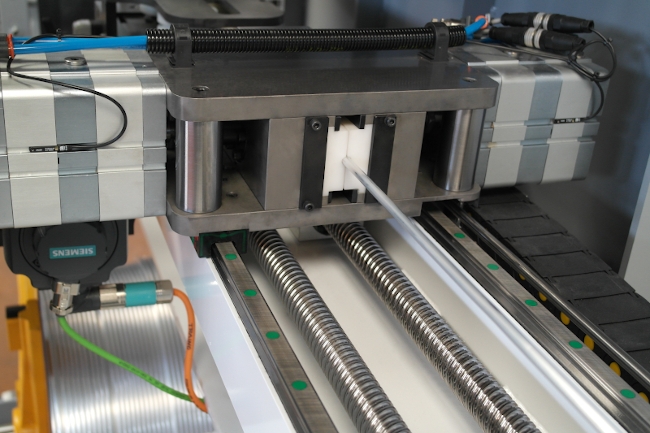

Orbibend 112 - Traino con morsa

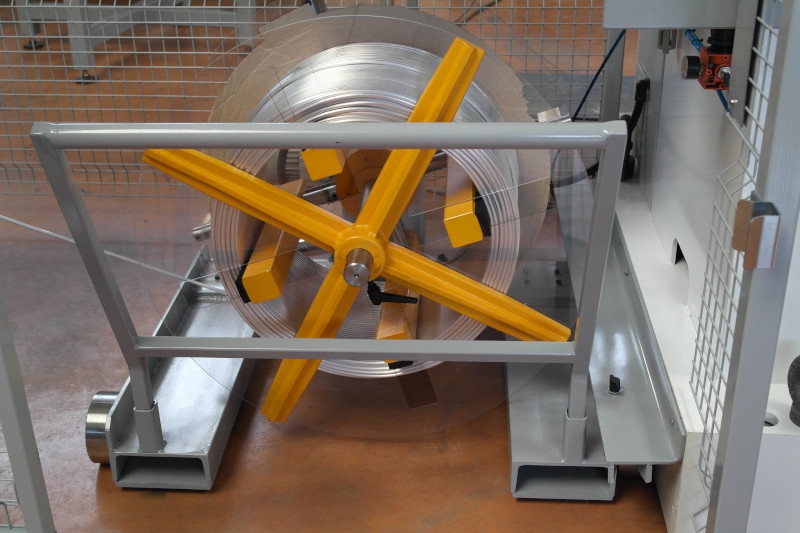

Orbibend112 - Aspo di dimensioni ridotte
La planetaria che devi avere
La ORBIBEND con il suo taglio orbitale mobile supera le normali planetarie e segna un nuovo passo nell'evoluzione delle piegatubi. (Brevetto Simat) Un taglio orbitale intelligente
Un TAGLIO ORBITALE MOBILE in grado di incidere il tubo in maniera unica (Brevetto Simat):Taglio a fine curva: taglio del tubo alla fine della curva senza più la necessità di rifilare il tubo in seguito con le estremità breviPreincisione al volo: l'incisione viene eseguita in ombra durante la fase di piega risparmiando tempo ciclo
Rapido e sempre uguale
Traino con morsa supportata da vite a ricircolo di sfere:Il tubo è sempre trattenuto saldamente garantendo massima precisione tra i piani di piega. La morsa evita le deformazioni del tubo e gli scivolamenti causati dai traini a rulli. Niente più segni lasciati sui tubi da encoder.
Motori con encorder assoluti:Non servono azzeramenti con sensori di zero o finecorsa. La macchina è sempre pronta fin dall'accensione.
Riduttori a gioco zero per robotica:Massima precisione e ripetibilità nei posizionamenti.
Piega come vuoi
Piega a flessionePiega multiraggio in processoPiega destra e sinistra in processo Cambia produzione velocemente
Attrezzaggio in pochi minuti grazie ai sistemi di cambio rapido e a soluzioni ideate per rendere le operazioni veloci ed agevoli, come ad esempio il cambio rapido dei rulli di raddrizzatura Puoi anche deformare
La ORBIBEND può essere abbinata ad una sagomatubi della serie MACH, così oltre che piegare e tagliare potrete anche deformare, rastremare, cartellare, intestare, e rullare le estremità dei tubi Inoltre è possibile interfacciare le macchine con un robot per eseguire le lavorazioni su entrambe le estremità.La fabbrica del futuro
Macchine pronte per l'Industria 4.0 per semplificare il monitoraggio della propria fabbrica ed avere sempre il controllo delle attività.Rispetta l'ambiente
Motori di ultima generazione con la reimmissione della corrente di frenatura in rete in modo da limitare i consumi.Risparmiando materiale si evitano sprechi ed eliminando la necessità di lavaggi si riduce l'impatto ambientale.Buona la prima!
Grazie al simulatore GBS3D puoi verificare la fattibilità del prodotto prima di lanciare la produzione. Un sistema grafico 3D mostra la generazione virtuale del pezzo e calcola le possibili collisioni segnalandole. Si risparmia materiale ed i pezzi sono idonei sin dal primo.Specifiche del prodotto
- Macchina completamente elettrica, non sono necessari settaggi manuali a ogni cambio di produzione
- Diametro massimo lavorabile: 12 mm
- Gruppo di taglio orbitale brevettato SIMAT in grado di eseguire: il taglio a fine curva, anche a strappo; la preincisione al volo; il taglio completo del tubo
- Gruppo di taglio a disco dopo la piega (opzionale)
- Piega a flessione
- Sistema di cambio raggio in processo
- Sistema di traino formato da una morsa elettrica su vite a ricircolo di sfere. Velocità di cambio, massima precisione, nessun segno sul tubo, nessuna ovalizzazione o slittamento.
- Via a rulli folle orizzontale e verticale con sistema di cambio rapido
- Sistemi di cambio rapido delle attrezzature per un veloce attrezzaggio
- Possibilità di integrare in linea robot antropomorfi e altre macchine Simat per rendere più complete e versatili le automazioni
- Interfaccia SimUi rapida ed intuitiva
- Simulatore grafico GBS3D
- Settori: HVAC, automotive, aerospaziale, arredamento
